Фильтр ФШМ-400 в Пензе высоко востребован в коммунальном хозяйстве (к примеру, на трубопроводах систем отопления, холодного и горячего водоснабжения). Шламоотводители ФШМ-400 устанавливаются в системах с рабочим давлением до 16 кгс/см2(1,6 МПа) и температурой воды до +120°С или до +150°С (в зависимости от исполнения устройства).

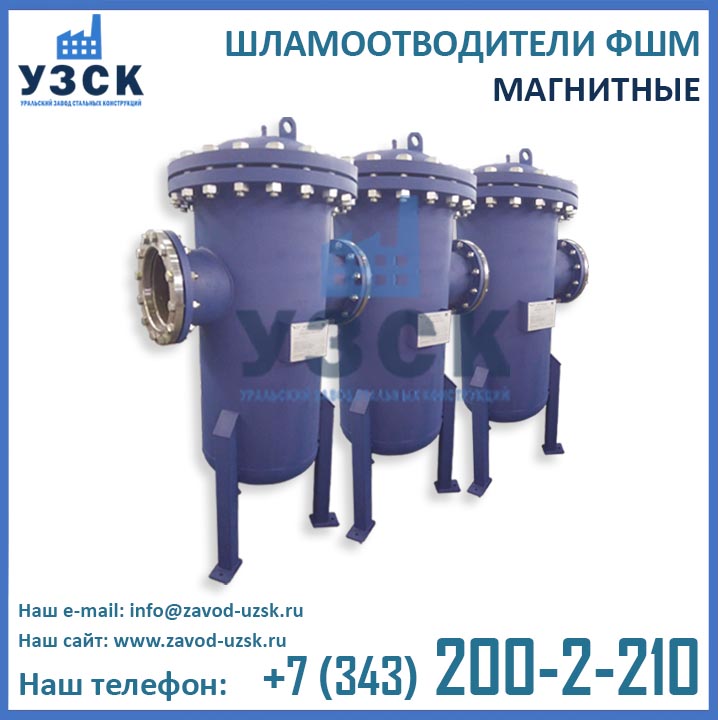

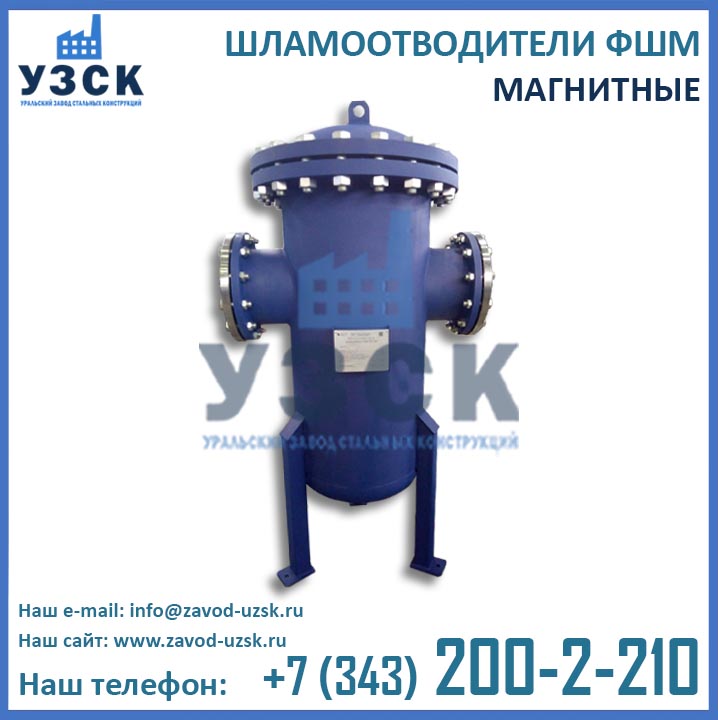

Шламоуловители ФШМ Ду400 – это магнитно-сетчатые фильтры, осуществляющие очистку воды и прочих неагрессивных жидкостей от различных примесей и загрязнений: песка, ила, шлама, ферромагнетиков, и т.д.
Шламоотводители ФШМ-400: базовые размеры и параметры
Параметр | ФШМ-400 до 120°С | ФШМ-400 до 150°С |
Высота | 2550 мм | 2550 мм |
Длина | 1200 мм | 1200 мм |
Диаметр корпуса | 820 мм | 820 мм |
Диаметр условного прохода | 400 мм | 400 мм |
Масса | 1410 кг | 1410 кг |
Объем корпуса | 880 л | 880 л |
Производительность | 950 т/ч | 950 т/ч |
Температура максимум | 120 °С | 150 °С |
Рабочее давление | 1,6 МПА (16кгс/см2) | |
Тонкость фильтрации | 1000 мкм | 1000 мкм |
Эффективность очистки (1 цикл) | 97% | 97% |
Воздушник (внутренняя резьба) | ½» | ½» |
Слив (наружная резьба) | 2″ | 2″ |
Материал корпуса | ст3пс / ст20 / 09Г2С / аналоги | |
Материал фланцев | ст3пс / ст20 / 09Г2С / аналоги | |
Материал сетки фильтрующего элемента | 12х18н10т / AISI304 / аналоги | |
Этапы очистки воды в шламоуловителе ФШМ-400
Вода (или иная неагрессивная жидкость) в шламоуловителе ФШМ Ду 400 мм подвергается нескольким этапам очистки:
- Снижение скорости движения потока рабочей среды внутри фильтра. На этом этапе взвешенные частицы отделяются от воды и отбрасываются на стенки сосуда под действием инерции, затем стекают на дно под действием силы тяжести.
- Отсечение твердых фракций крупной дисперсности. Поток воды проходит через стальные нержавеющие перфорированные перегородки, которые задерживают посторонние предметы и частицы.
- Улавливание ферромагнетиков. Стержневые магниты притягивают к себе заряженные частицы и фракции, имеющие ферромагнитные свойства.
- Очистка воды от оставшихся частиц и мелкодисперсных примесей. Сетка тонкой фильтрации (1000 мкм) из нержавеющей стали задерживает частицы мелкого размера.
Очищенная вода из фильтра удаляется через выходной патрубок Ду 400 мм, а все примеси, шлам и посторонние предметы стекают в нижнюю часть сосуда, откуда выходят через сливной патрубок, оборудованный наружной резьбой диаметром 50 мм.
Эскиз фильтра ФШМ 400 мм до 120°С

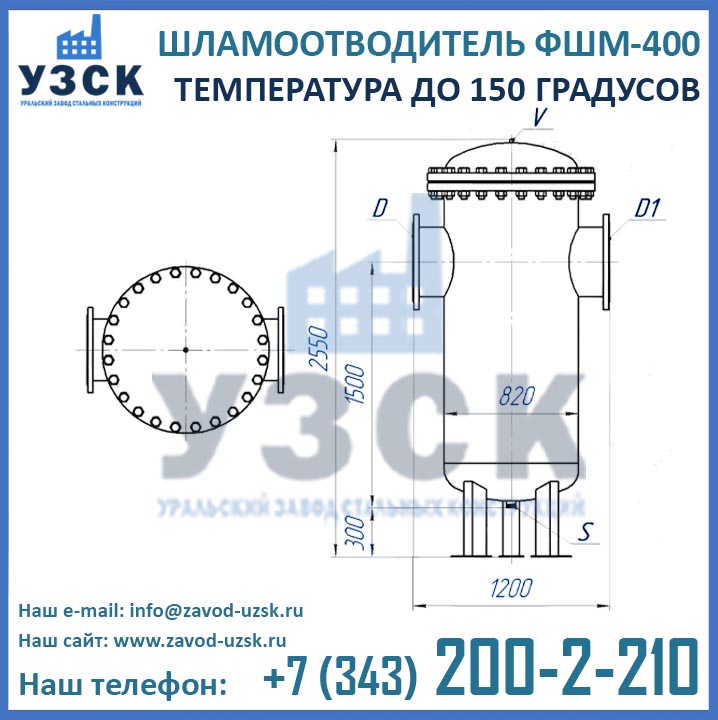

Эскиз фильтра ФШМ 400 мм до 150°С
Как купить шламоуловитель ФШМ-400 у производителя?
Уральский завод стальных конструкций – непосредственный производитель фильтров ФШМ, предлагающий самые низкие цены на шламоотводители ФШМ Ду 400 мм в Пензе и других городах России, Армении, Казахстана, Белоруссии и Киргизии. Завод располагает аттестованной на все виды неразрушающего контроля лабораторией и мощным инженерно-конструкторским отделом. Вся готовая продукция, в том числе шламоотделители ФМШ 400 мм, испытывается пробным давлением на аттестованном гидростенде завода. Специалисты сварочного производства завода УЗСК аттестованы Национальным агентством контроля сварки (НАКС). Применяемое сварочное оборудование и технология сварки завода также прошли аттестацию НАКС. Все это позволяет нашему заводу осуществлять изготовление фильтров шламоотводителей ФШМ не только типового исполнения, но и нестандартного, по индивидуальным размерам и чертежам заказчика.
Чтобы купить шламоотводитель ФШМ Ду 400 без посредников, свяжитесь с менеджерами отдела продаж завода УЗСК любым удобным для Вас способом:
- При помощи формы онлайн заказа (расположена внизу этой страницы)
- По телефону 8 (800) 20-02-337
- По электронной почте (см. раздел «Контакты»)
Заполните форму заказа
