Варианты наименования: фильтр ФШМ-100, шламоотводитель ФШМ-100, шламоуловитель ФШМ-100, шламоотделитель ФШМ-100.
Сфера применения: системы коммунального хозяйства (отопление, горячее и холодное водоснабжение).
Назначение: очистка воды и прочих неагрессивных жидкостей от органических и неорганических загрязнений (шлама, ила, песка, ржавчины, ферромагнитных частиц), защита и продление срока службы ответственных элементов трубопровода, насосного и теплообменного оборудования в результате фильтрации рабочего потока.
Производитель шламоуловителей ФШМ Ду 100 мм: Уральский завод стальных конструкций
Конструкция фильтра ФШМ-100: стальной сосуд цилиндрической формы Дн 273 мм, патрубки с фланцами Ду 100 мм, воздушник Ду 15, дренажный патрубок для слива шлама Ду 32, съемный фильтрующий элемент.
Принцип работы и основные составляющие фильтрующего элемента шламоотводителей ФШМ-100
Конструкция фильтрующего элемента магнитного шламоотводителя ФШМ Ду 100 подразумевает многоэтапную очистку воды. Сначала отсекаются более крупные частицы, затем ферромагнетики и, в заключение, фракции мелкой дисперсности.
Для отсечения частиц крупного размера фильтрующий элемент имеет нержавеющие перфорированные перегородки, для улавливания ферромагнитных включений – магнитную стержневую систему, а для задерживания наиболее мелких частиц – сетку тонкой фильтрации из нержавеющей стали. Для удобства эксплуатации (облегчения прочистки, обслуживания и ремонта) шламоотводителя 100 мм, конструкция фильтрующего элемента является съемной.

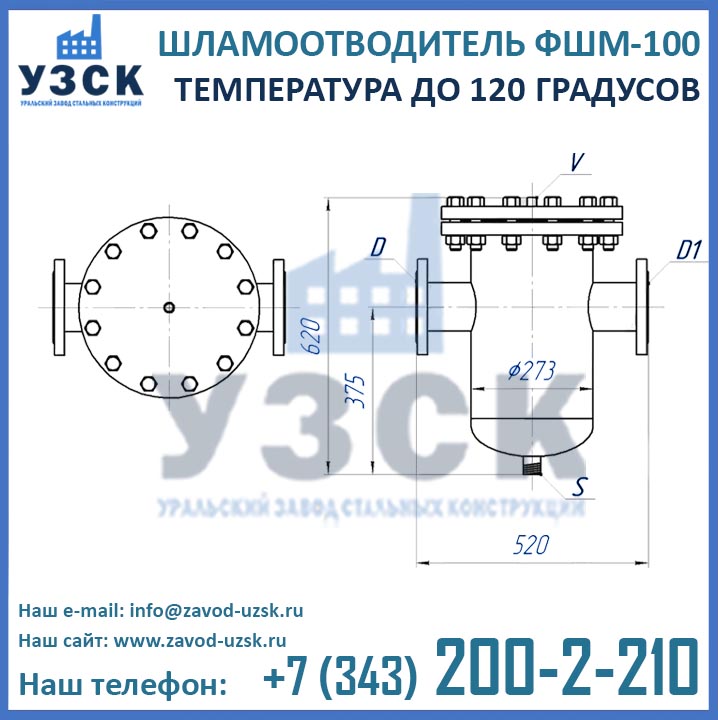

Чертеж ФШМ 100 мм до 120°С

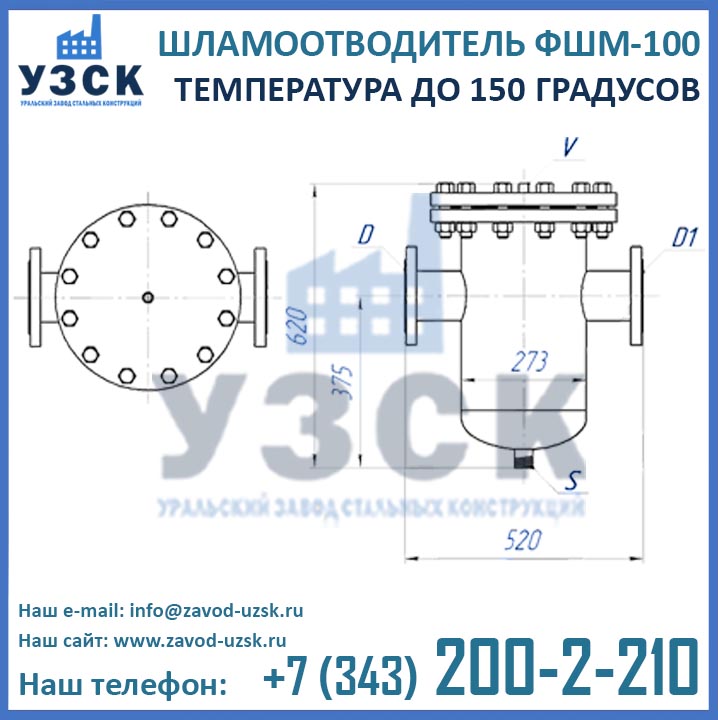

Чертеж ФШМ 100 мм до 150°С
Изготовление шламоотделителей ФШМ Ду100 мм
Уральский завод стальных конструкций (УЗСК) осуществляет производство шламоотводителей ФШМ-100 любой сложности: как типовых исполнений, так и по индивидуальным размерам, характеристикам и чертежам заказчика. Многочисленный штат сотрудников высокой квалификации, большие производственные площади, парк станков и необходимого оборудования позволяют нам выпускать шламоуловители ФШМ 100 мм в кратчайшие сроки в любых объемах.
Сварочное оборудование и технология сварки завода УЗСК, которые мы применяем в процессе производственных работ, прошли аттестацию Национального агентства контроля сварки НАКС. Специалисты сварочного производства нашего завода также имеют аттестаты НАКС.
Изготовление фильтров ФШМ Ду100 производится исключительно из высококачественного нового сырья и комплектующих, которые проходят строгий входной контроль на заводе УЗСК при участии собственной лаборатории НК (аттестована на все виды неразрушающего контроля). Вся готовая продукция подвергается гидравлическим испытаниям пробным давлением на аттестованном гидростенде завода.
Базовые показатели шламоуловителей ФШМ-100
Параметр | ФШМ-100 до 120°С | ФШМ-100 до 150°С |
Высота | 620 мм | 620 мм |
Длина | 520 мм | 520 мм |
Диаметр корпуса | 273 мм | 273 мм |
Диаметр условного прохода | 100 мм | 100 мм |
Масса | 90 кг | 90 кг |
Объем корпуса | 24 л | 24 л |
Производительность | 58 т/ч | 58 т/ч |
Температура максимум | 120 °С | 150 °С |
Рабочее давление | 1,6 МПА (16кгс/см2) | |
Тонкость фильтрации | 1000 мкм | 1000 мкм |
Эффективность очистки (1 цикл) | 97% | 97% |
Воздушник (внутренняя резьба) | ½» | ½» |
Слив (наружная резьба) | 1 ¼» | 1 ¼» |
Материал корпуса | ст3пс / ст20 / 09Г2С / аналоги | |
Материал фланцев | ст3пс / ст20 / 09Г2С / аналоги | |
Материал сетки фильтрующего элемента | 12х18н10т / AISI304 / аналоги | |
Являясь непосредственным производителем фильтров ФШМ, мы предлагаем самые выгодные цены шламоотводителей Ду 100 мм в Пензе и других городах России, Армении, Казахстана, Белоруссии и Киргизии.
