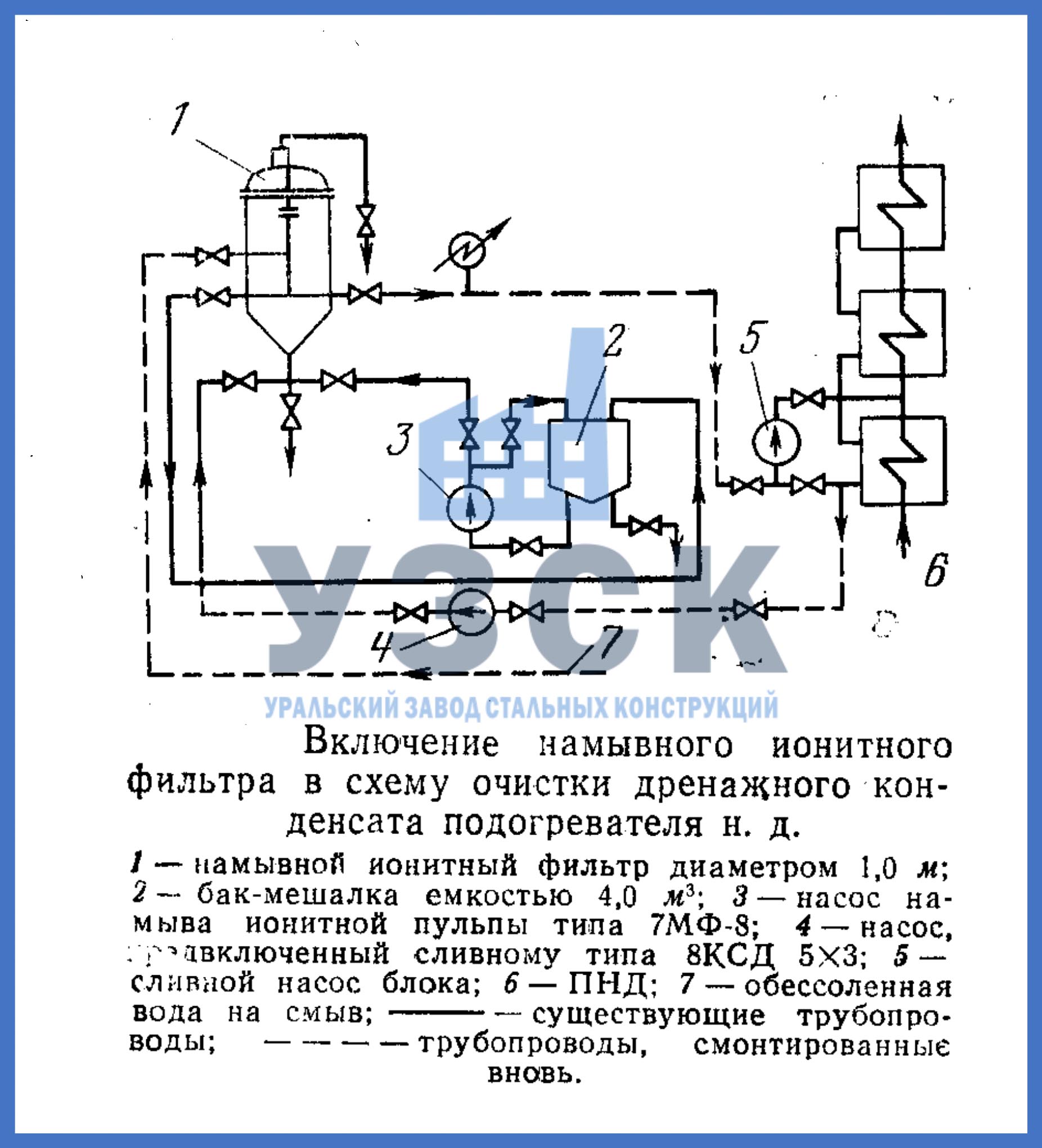

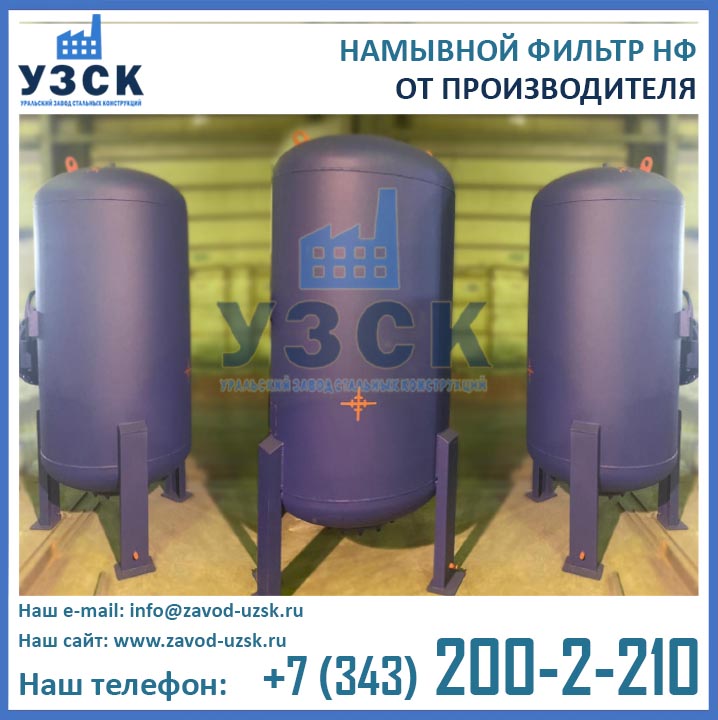

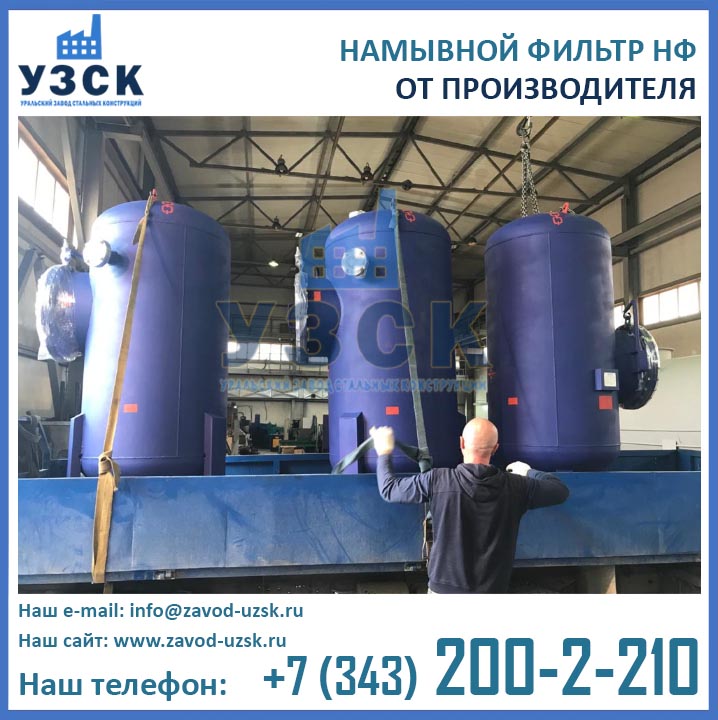

Намывные фильтры НФ (намывные ионитные фильтры НИФ) – вертикальные емкостные аппараты, предназначенные для очистки турбинного и возвратного конденсата. Фильтры НФ могут применяться как самостоятельно, так и в составе водоподготовительных установок ВПУ. Области применения фильтров НИФ: пищевая, фармацевтическая, химическая, нефтеперерабатывающая и энергетическая промышленность. Наибольшую популярность фильтры намывные НФ (НИФ) получили на атомных и тепловых электростанциях (АЭС и ТЭС).
При помощи фильтров НФ осуществляется фильтрация растворов от соединений железа, масел, взвешенных частиц, бактерий и прочей органики. Очистка рабочего вещества осуществляется с помощью суспензионного материала, намываемого на фильтрующую основу.

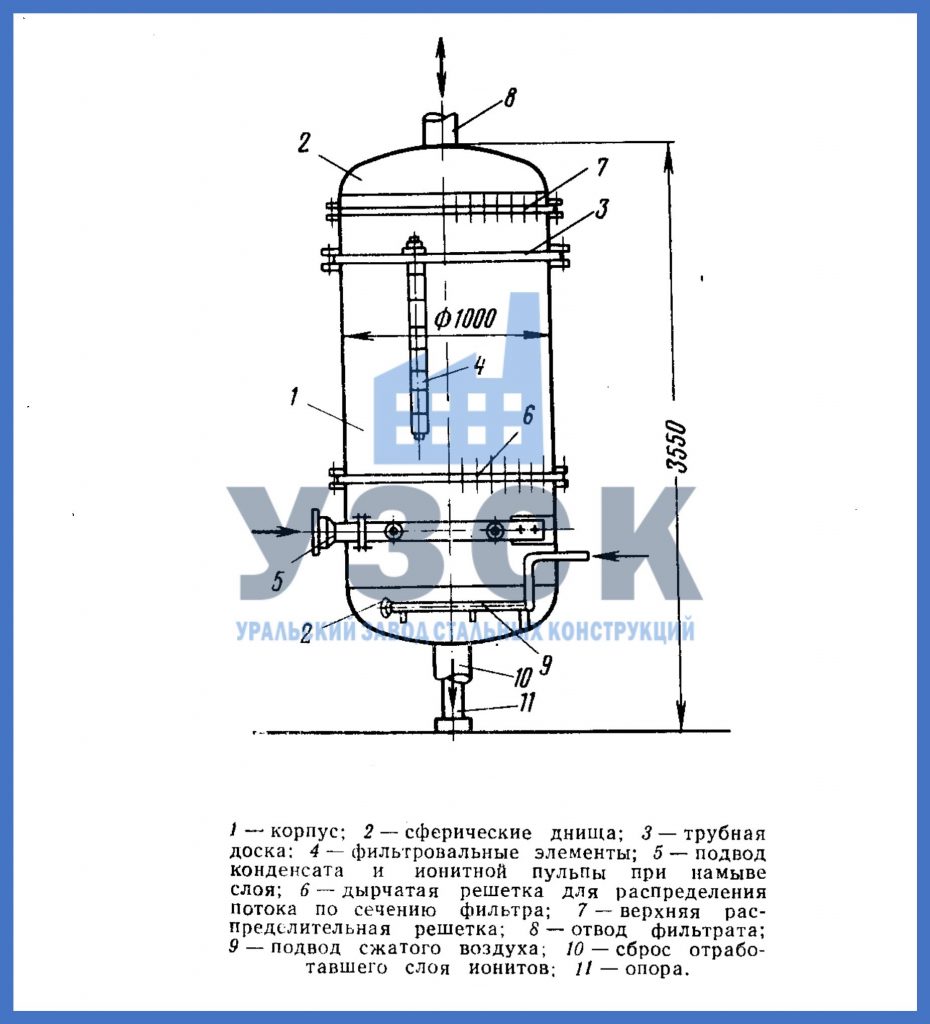

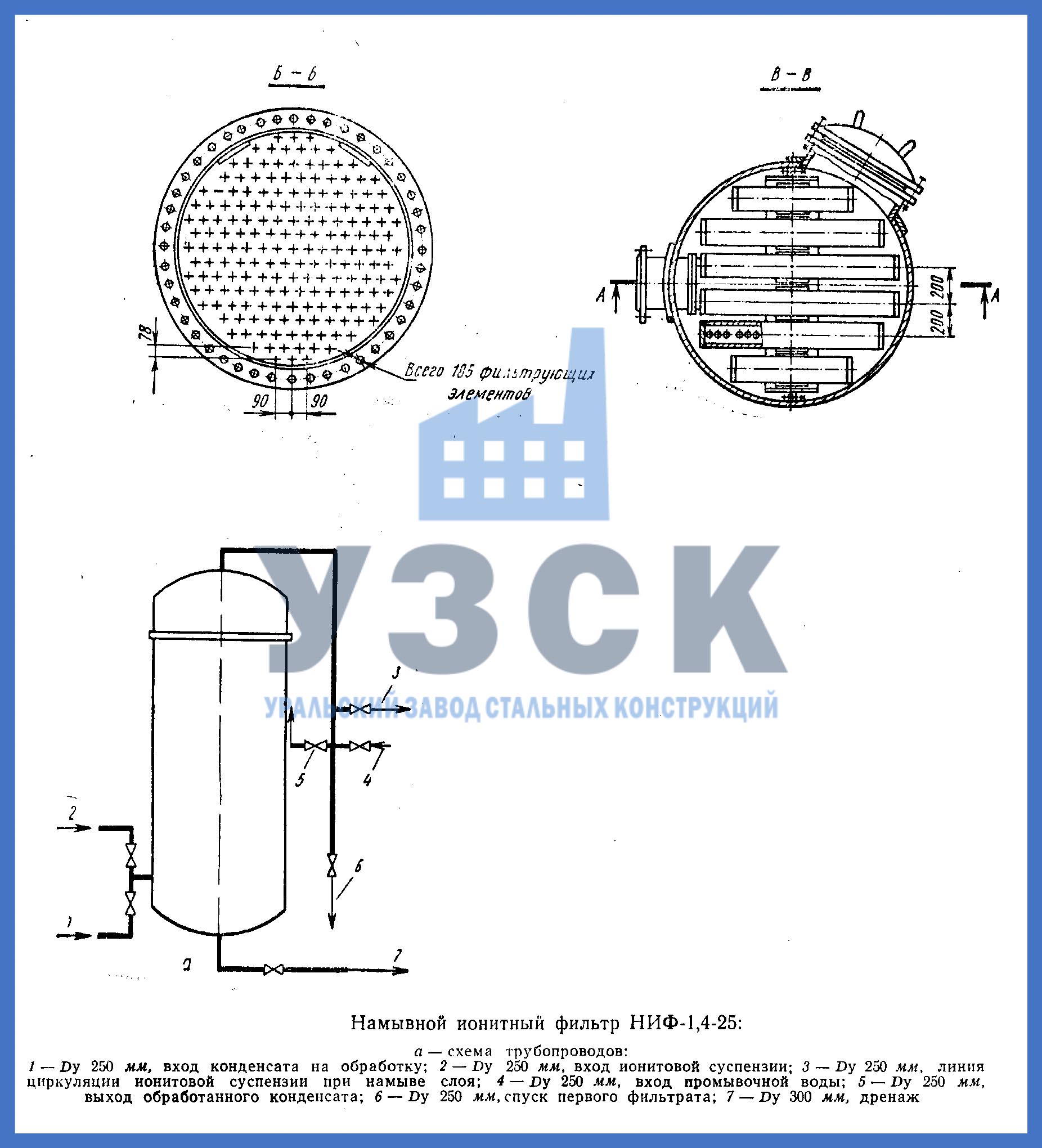

Конструктивные особенности намывного фильтра
Основными элементами конструкции фильтра намывного НФ являются:
- Цилиндрический корпус, состоящий из двух камер, разделенных фланцевым разъемом с трубной решеткой.
- Фильтрующие элементы (патроны) — это перфорированные трубки, закрепленные верхним концом в трубной решетке. Предназначены для намыва фильтрующего материала толщиной 10 мм. В зависимости от типоразмера фильтра, количество патронов может составлять от 1 до 205 шт. Длина патронов может варьироваться от 1000 до 2145 мм.
- Смотровые окна для визуального контроля внутренних элементов и процесса работы.
- Устройство отбора проб.
- Запорная арматура.
- Опоры для монтажа на фундамент (3 шт).
Основные этапы работы фильтра НФ.
- Намыв слоя фильтрующего материала на патроны
- Санитарная промывка установки
- Очистка рабочего вещества (фильтрация)
- Промывка.
- Сброс отработанного фильтрующего материала и остатков отфильтрованного осадка.
Раствор для намывного слоя изготавливается из сыпучих материалов в специальном устройстве – гидравлической мешалке, где он перемешивается со вспомогательными ингредиентами до состояния суспензии.
Готовая суспензия перегружается из мешалки в нижнюю камеру фильтра НФ (подача снизу-вверх с помощью насоса) и равномерно наслаивается на фильтрующий элемент. Циркуляция суспензии производится до тех пор, пока фильтрующий слой равномерно не закрепится на патронах. Процесс создания намывного слоя составляет приблизительно 30 мин.
По окончании формирования намывного слоя следует произвести санитарную промывку установки. Для этого в фильтр подается проточная вода, которая подлежит сливу в дренаж. Берутся пробы данной воды и когда качество проб фильтрата начинает соответствовать необходимым требованиям, завершается процесс рециркуляции и устройство можно переводить в процесс фильтрации.
Поток обрабатываемого вещества проходит через намывной слой, освобождается от загрязнений и выводится в верхнюю камеру фильтра по внутреннему каналу фильтрующего элемента.
Остановка работы фильтра НИФ осуществляется после получения нужного объема фильтрата, а также при достижении критического показателя гидравлического сопротивления (перепада давления до и после устройства). При наступлении одного из этих факторов необходимо произвести промывку, чтобы удалить осадок и загрязненный фильтрующий слой. Для этого следует открыть запорную арматуру и сбросить часть воды из верхней камеры фильтра; при этом под трубную доску подается сжатый воздух, образующий воздушную подушку в верхней части устройства. Затем следует открыть на дренажном патрубку клапан гидравлического удара для «шокового сброса» отработанного намывного материала и фильтрующего осадка. Далее можно приступить к промывке фильтрующих патронов проточной водой, что позволит удалить с их поверхности остатки загрязнений и намывного слоя. На этом цикл работы фильтра является завершенным, а устройство — готовым к дальнейшей эксплуатации.
Технические параметры намывного фильтра НФ
Наименование | Намывной ионитный фильтр НИФ (намывной фильтр НФ) |
Внутренний диаметр, м | От 0,08 до 1,40 |
Габаритная высота, м | до 5,5 |
Давление, МПа | Не более 9,5 |
Максимально допустимый перепад давления (при фильтровании), МПа | 0,5 |
Максимально допустимый перепад давления (при регенерации), МПа | 1,0 |
Температура рабочей среды, °С | от 30 до 90 |
Объемная производительность, м3/ч | до 500 |
Цена намывного фильтра НФ (НИФ) | по запросу |
СБОРНИК ОТРАСЛЕВЫХ СТАНДАРТОВ. ФИЛЬТРЫ ВОДОПОДГОТОВИТЕЛЬНЫХ УСТАНОВОК. КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. ОСТ 24.271.24-74, ОСТ 24.271.25-74, ОСТ 24.271.26-74, ОСТ 24.271.27-74. МИНИСТЕРСТВО ТЯЖЕЛОГО, ЭНЕРГЕТИЧЕСКОГО И ТРАНСПОРТНОГО МАШИНОСТРОЕНИЯ.
