Колонка деаэрационная является одним из основных рабочих сегментов атмосферного деаэратора ДА. Деаэратор — специальное устройство, предназначенное для устранения из воды растворенных газов, способных не только негативно повлиять на качество работы оборудования, но и стать причиной аварийной ситуации на производстве. С помощью таких аппаратов в Пензе производится деаэрация, то есть, удаление коррозионно-агрессивных газов из питательной воды, которая подается в парогенераторы, тепловые сети и системы водоснабжения. Деаэраторы применяются на электростанциях, в химической промышленности, а также на любых производственных объектах, использующих паровые и водогрейные котлы.

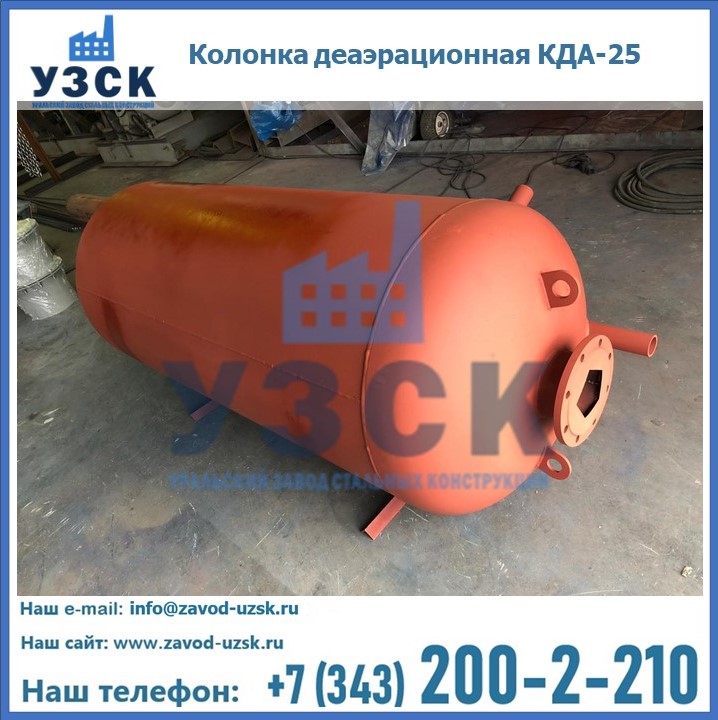

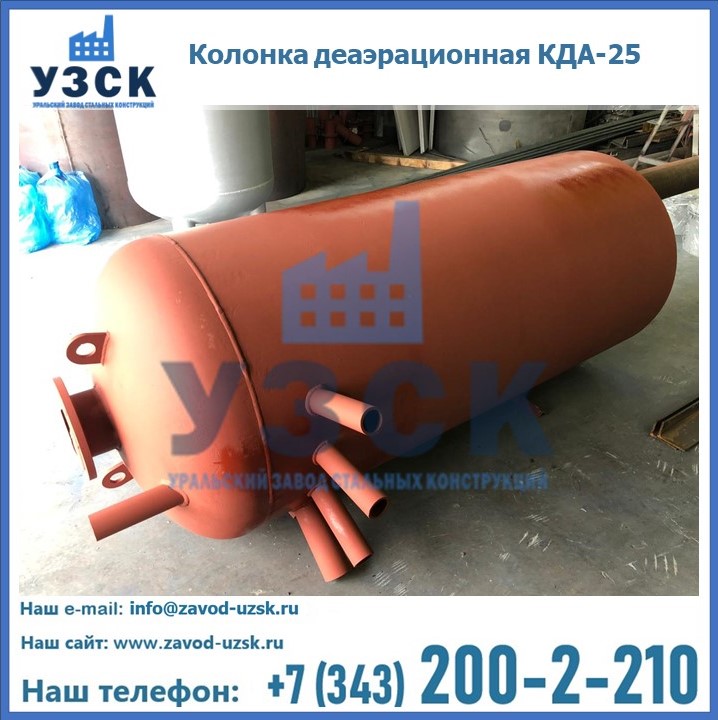

Колонка деаэрационная КДА
цена от
52 000 руб.
В деаэрационной установке с помощью колонки деаэрационной из питательной воды удаляются растворенные в ней газообразные вещества (кислород и углекислый газ), перед тем, как подать воду в котлы.
УЗСК в Пензе поставляет и производит высококачественное оборудование для промышленных предприятий городов РФ. Мы предлагаем большой ассортимент стальных изделий различного предназначения, приемлемые цены, доставку в любой регион России, гарантии от 12 месяцев, индивидуальный подход к клиентам.
Конструкционные особенности и основные параметры колонок ДА

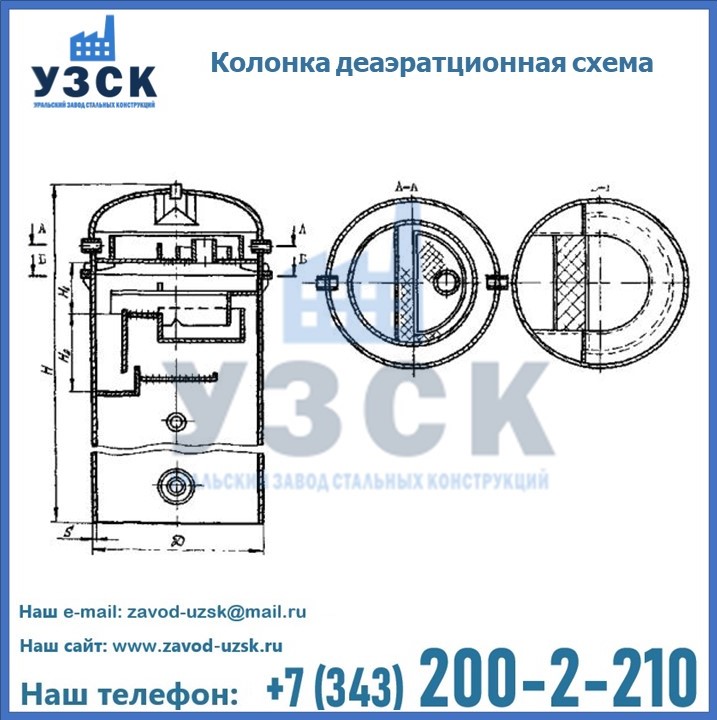

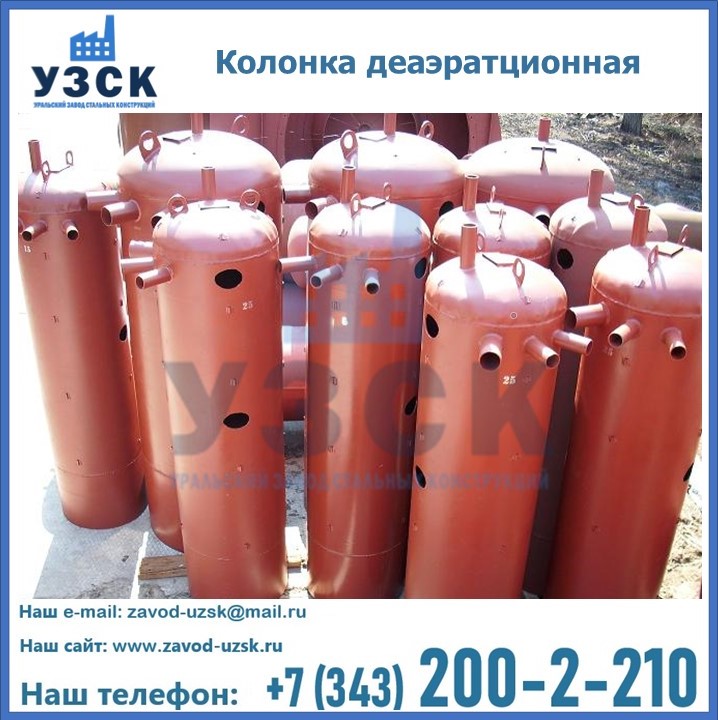

Колонки атмосферного деаэратора ДА или деаэрационные колонки выполняются в виде вертикального цилиндра с эллиптическим днищем в верхней части. Корпус колонки деаэрационной оснащен несколькими патрубками, с помощью которых осуществляется подвод очищенной воды в деаэратор, подвод конденсата от различных технологических линий, отвод выпара. Колонки, производительность которых превышает 50 тонн в час, оборудуются люками для осмотра и осуществления профилактических или ремонтных работ. Патрубки деаэрационной колонки производятся с соединением под приварку. Для изготовления корпуса колонки и патрубков используется углеродистая сталь. Внутри устройство оборудовано набором барботажных и переливных листов, произведенных из нержавеющей стали 12Х18Н10Т или ее аналога.
Принцип действия и условия эксплуатации колонок ДА
Температура (t) воды на входе задается проектом, но ее значение не должно быть ниже +64°С. В зависимости от t воды на входе в деаэрационную колонку, рассчитывается количество пара, необходимое для подачи в вентилируемое пространство бака ДА. Вода для деаэрационной обработки поступает в колонку через входные патрубки. Затем, пройдя друг за другом барботажную и струйную ступени деаэрации, обрабатываемая жидкость нагревается паром до t=104,25°С. Проходящий вверх по лабиринтам деаэрационной колонки пар, передает тепло воде, в результате чего происходит частичная конденсация на внутренних элементах колонки. Из воды, вследствие ее расширения при нагреве, выделяются растворенные газы (кислород и углекислый газ), которые вместе с паром поднимаются в верхнюю часть ДА колонки, и вместе с остатком пара выводятся оттуда через патрубки отвода выпара в устройство, называемое охладителем ОВА и представляющее собой трубчатый теплообменник. Обработанная, очищенная от газов вода переливается из деаэрационной колонки через переливную трубу в бак, в котором аккумулируется подготовленная вода.
Технические характеристики и основные параметры колонок ДА
| Наименование показателей | ДА-1 | ДА-3 | ДА-5 | ДА-10 | ДА-15 | ДА-25 | ДА-50 | ДА-100 | ДА-200М | ДА-300М |
|---|---|---|---|---|---|---|---|---|---|---|
| Производительность, т/ч | 1 | 3 | 5 | 10 | 15 | 25 | 50 | 100 | 200 | 300 |
| Рабочий диапазон, т/ч | 0,3÷1,2 | 0,9÷3,6 | 1,5÷6 | 4÷15 | 4,5÷18 | 7,5÷30 | 15÷60 | 30÷120 | 60÷240 | 90÷360 |
| Давление рабочее, МПа | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 |
| Температура воды, °С | 104,25 | 104,25 | 104,25 | 104,25 | 104,25 | 104,25 | 104,25 | 104,25 | 104,25 | 104,25 |
| Диапазон подогрева воды, °С | 10÷40 | 10÷40 | 10÷40 | 10÷40 | 10÷40 | 10÷40 | 10÷40 | 10÷40 | 10÷40 | 10÷40 |
| O2 в воде, мкг/кг | ≤30 | ≤30 | ≤30 | ≤30 | ≤30 | ≤30 | ≤30 | ≤30 | ≤30 | ≤30 |
| Габаритные размеры | ||||||||||
| Диаметр корпуса, мм | 426 | 426 | 530 | 530 | 530 | 530 | 820 | 1020 | 1420 | 1820 |
| Высота корпуса, мм | 600 | 600 | 2 230 | 2 195 | 2 195 | 2 195 | 2 358 | 2 365 | 2 750 | 3 060 |
| Масса, кг | 55 | 59 | 210 | 258 | 262 | 280 | 474 | 674 | 1 265 | 1 850 |
| Присоединительные размеры | ||||||||||
| Подвод ХОВ | 15 | 15 | 50 | 50 | 50 | 50 | 80 | 100 | 150 | 150 |
| Подвод конденсата | — | — | 50 | 65 | 65 | 65 | 80 | 100 | 150 | 150 |
| Отвод выпара | 20 | 20 | 50 | 50 | 50 | 50 | 50 | 80 | 80 | 80 |
Комплектация, транспортировка и монтаж деаэрационных колонок ДА
Стандартное исполнение колонок ДА предусматривает соединение под приварку. Колонку монтируют непосредственно на площадке, после того, как будет установлен бак ДА. На баке должно быть отверстие для колонки, его вырезают заблаговременно. Размеры и место размещения устанавливаются в зависимости от параметров колонки, согласно тех. паспорту деаэраторного бака. Колонка вводится в отверстие бака строго вертикально, патрубки при этом должны располагаться на емкости в соответствии с установочными чертежами проектной организации. Нижняя часть колонки опускается в бак на 50-70 мм ниже краев выреза и приваривается в таком положении к баку. Для крупногабаритных, объемных баков изготавливается специальный воротник, к которому приваривают встык колонки ДА-200М и ДА-300М.
По заказу клиента возможно изготовление колонок деаэрационных с фланцевым креплением к баку. Такой вариант предусматривает оборудование бака наварным воротником с ответным фланцем. Данный вид крепления используется в тех случаях, когда сварочные работы проводить нельзя, например, если на внутренние стенки бака нанесено защитное покрытие.
После монтажа всех узлов и элементов ДА проводятся гидравлические испытания колонки. Помимо этого, в связи с тем, что при производстве колонка обрабатывается антикоррозийным грунтом, по завершению монтажных работ, следует восстановить целостность лакокрасочного покрытия.
Производство и продажа деаэрационных колонок ДА
Уральский Завод Стальных Конструкций — это современное предприятие, которое производит и продает качественное газоочистительное оборудование, в том числе деаэраторы атмосферные, колонки и баки ДА. Производственные площади завода «УЗСК» в Пензе оснащены всем необходимым для изготовления данной продукции. Мы располагаем таким оборудованием, как листогибочные трехвалковые машины, гильотины, аппараты для плазменной резки, лентопильные, сверлильные, токарные и фрезерные станки, грузоподъемный транспорт (включая козловой кран). Мы гарантируем соответствие всей продукции ГОСТам и ТУ, а также эффективное и долгосрочное функционирование всего оборудования, при условии соблюдения правил эксплуатации. Заказать и купить деаэрационные колонки и прочий товар можно на сайте компании «УЗСК» или по указанному в разделе «Контакты» телефону.
