Фильтр ФС-V применяется на трубопроводах с рабочим давлением не более 1,0 МПа для очистки рабочего потока от загрязнений и посторонних частиц. Материал изготовления корпуса: ст20, 09Г2С, 12Х18Н10Т, а также аналоги данных марок стали. Сетка всегда изготавливается из нержавеющей стали.

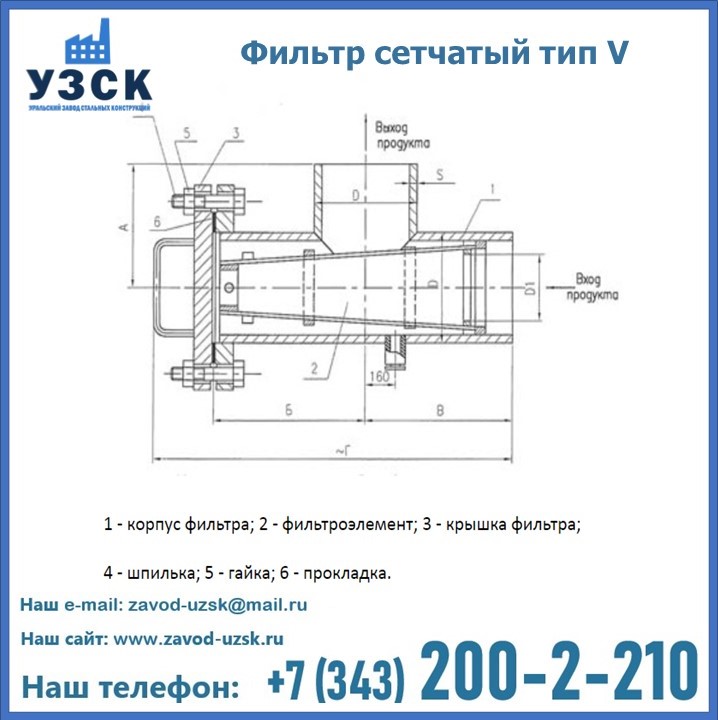

Конструкция фильтра ФС тип 5
Основные элементы ФС-IV
- корпус фильтра;
- фильтроэлемент;
- крышка фильтра;
- шпилька;
- гайка;
- прокладка
Габаритные и присоединительные размеры ФС-V
Обозначение фильтра | D | S* | A* | Аф* | Б* | Бф* | В* | Г* | Масса фильтра (под приварку) кг* |
ФС-V-50-10 | 57 | 3 | 130 | 130 | 190 | 190 | 150 | 412 | 9,0 |
ФС-V-80-10 | 89 | 3,5 | 145 | 145 | 210 | 210 | 180 | 460 | 12,8 |
ФС-V-100-10 | 108 | 4 | 155 | 155 | 230 | 230 | 200 | 500 | 17,7 |
ФС-V-150-10 | 159 | 6 | 180 | 180 | 260 | 260 | 260 | 592 | 53,8 |
ФС-V-200-10 | 219 | 8 | 210 | 210 | 300 | 300 | 300 | 682 | 56,02 |
ФС-V-250-10 | 273 | 10 | 240 | 240 | 350 | 350 | 350 | 772 | 91,0 |
ФС-V-300-10 | 325 | 12 | 280 | 280 | 380 | 380 | 420 | 892 | 161,2 |
ФС-V-350-10 | 377 | 12 | 320 | 320 | 430 | 430 | 520 | 1046 | 243,4 |
ФС-V-400-10 | 426 | 16 | 330 | 330 | 450 | 450 | 650 | 1198 | 353,6 |
ФС-V-500-10 | 530 | 12 | 400 | 400 | 540 | 540 | 810 | 1438 | 370,9 |
ФС-V-600-10 | 630 | 12 | 450 | 450 | 600 | 600 | 980 | 1672 | 526,7 |
* — Для справки
Производитель фильтров ФС-V
Уральский завод стальных конструкций (УЗСК) – непосредственный производитель фильтров ФС-V, осуществляющий поставки по всей территории РФ, а также в страны Евразийского экономического союза: Кыргызстан, Казахстан, Беларусь и Армению. Помимо типовых версий фильтрационного оборудования по Т-ММ-11-2003, мы можем изготовить фильтры сетчатые по индивидуальным размерам и чертежам заказчика.
Основными преимуществами завода УЗСК, как производителя, являются:
- Технология сварки, прошедшая аттестацию в Национальном агентстве контроля сварки (НАКС).
- Высококвалифицированные специалисты сварочного производства, имеющие аттестаты НАКС.
- Новейшее сварочное оборудование, аттестованное НАКС.
- Собственный аттестованный гидростенд для проведения испытаний готовой продукции пробным давлением.
- Лаборатория НК, аттестованная на все виды неразрушающего контроля.
- Наличие инженерно-конструкторского отдела.
Если у Вас остались вопросы по характеристикам продукции, условиям сотрудничества или вы хотите уточнить цены фильтров ФС 5 по Т-ММ и их наличие на складе в Пензе, свяжитесь со специалистами отдела продаж завода УЗСК по координатам, указанным в разделе «Контакты».
